Die neue Geh- und Radwegbrücke südlich der Weinzöttelbrücke ist für den R2 Murradweg eine wichtige Längsverbindung.

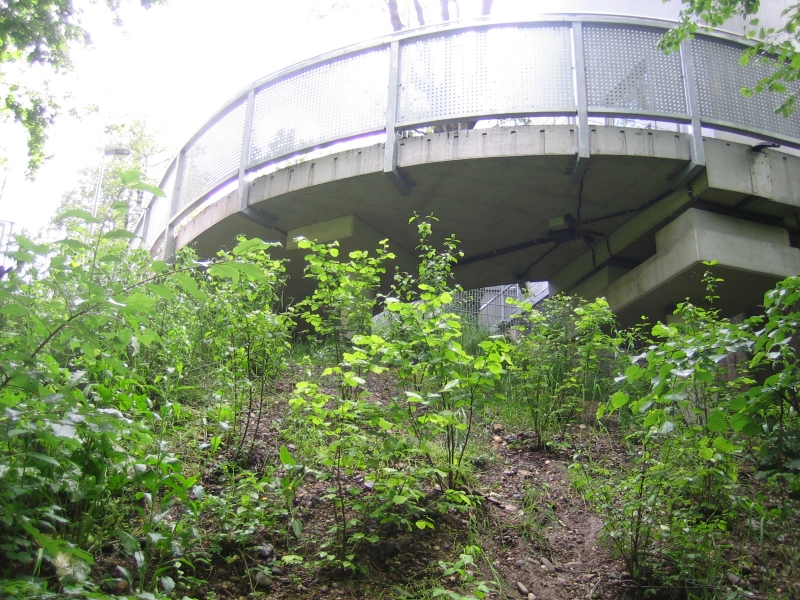

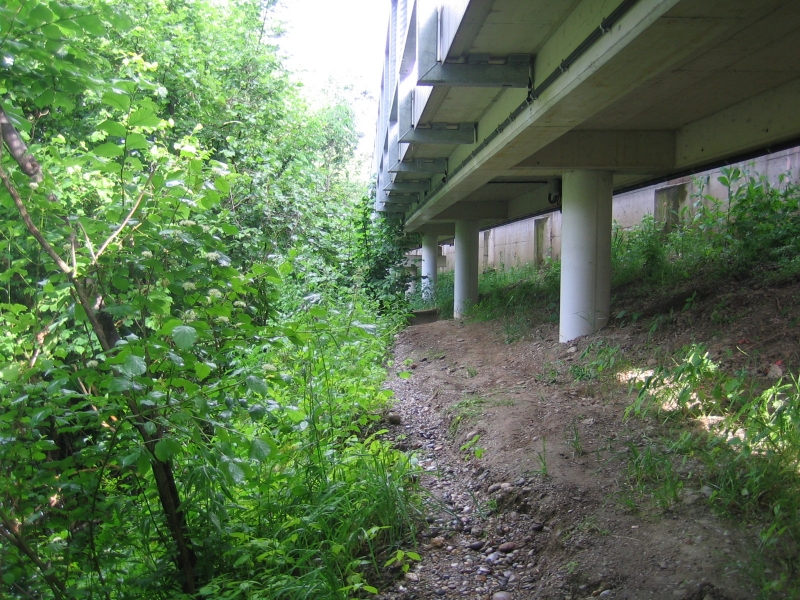

Das 163m lange Brückentragwerk verläuft in der ca. 40° steilen Murböschung entlang einer bestehenden flach fundierten Industriehalle und besteht aus 4 tief gegründeten Rahmentragwerken mit Einzelstützen. Im Anschluss bis zu den Widerlagern schließen am Nord- und Südende gekrümmte Plattentragwerke an.
Gesamtlänge: 163m
4 Stahlbetonplattenbalkentragwerke als Rahmen - Durchlaufträger mit anschließenden gekrümmten Plattentragwerken
Gesamtbreite: 2,80 - 3,80m
Lichte Höhe: bis zu 4,0m
Tiefgründung mit Mikropfählen, Widerlager flach gegründet

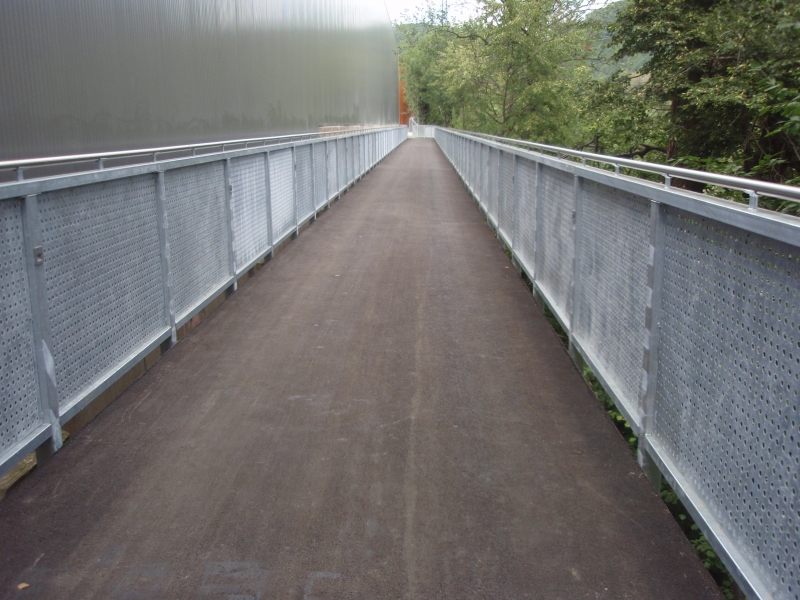

1,40m hohe Geländerkonstruktion mit Lochblechfüllung
R2 Murradweg - Geh- und Radwegkonstruktion OBI-Markt
GrazAuftraggeber: Stadt Graz
Projektdetails
Zeitraum: - 2014Planungstiefe: Einreich-, Ausschreibungs- und Detailprojekt Örtliche Bauaufsicht
