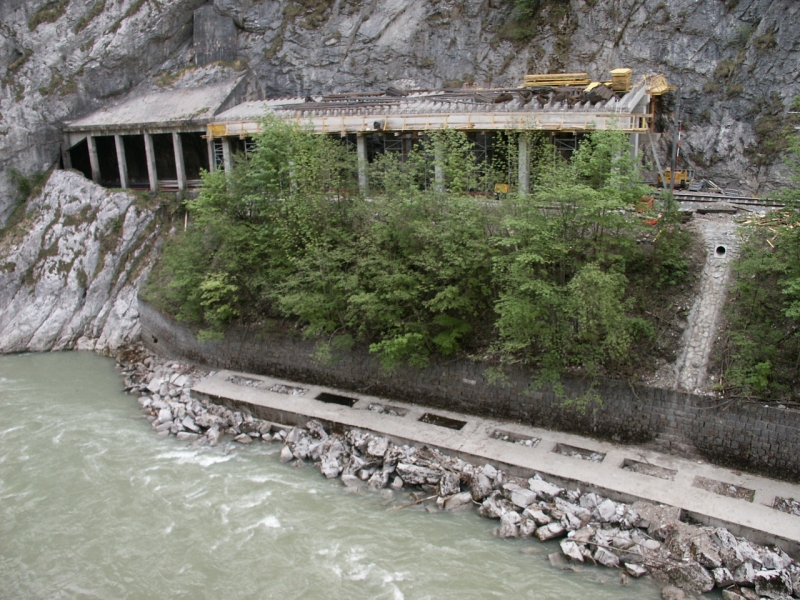

Für die eingleisige ÖBB Bahnstrecke Amstetten ? Tarvis war die bestehende Steinschlag-Galerie in Wandau bei Hieflau um ca. 37 m zu verlängern. Die Stahlbetonkonstruktion war für einen Felssturz mit einer Belastung von 250 t zu bemessen. Für die Dämpfung war auf der Decke eine Beschüttung mit einer Pflasterung aufzubringen. Die Errichtung des Bauwerkes erfolgte unter sehr beengten Platzverhältnissen unter Aufrechterhaltung des Eisenbahnverkehrs. Die Materialien konnten zum Großteil nur über die Bahn in Zugspausen angeliefert werden.
Art
Schutzbauwerk gegen Steinschlag für die Eisenbahn;
Überschüttetes, schlaff bewehrtes Doppelrahmentragwerk mit Stützen, Längsträgern und Deckenplatte;
Tragwerksplatte über Eisenbahn mit Halbfertigteilen;
Tiefgründung mit Brunnen bzw. Flachfundierung
Größe
Gesamtlänge: 37,30 m
Gesamtbreite: 12 m im Mittel
Lichte Höhe: 6,60 m im Mittel
Stützweiten: 6,15 + 6,65 m
Planungstiefe
Einreich- und Detailprojekt, Ausschreibung, Baustellenkoordination
Steinschlaggalerie Wandau
ÖBB Bahnstrecke Amstetten "Tarvis Wandau" bei HieflauAuftraggeber: ÖBB
Projektdetails
Zeitraum: 2003 - 2003Auftragnehmer: Ingenieurbüro DI Visotschnig, Graz
Ausführende: Gebr. Haider & Co. Industriestraße Ost 3, 8607 Kapfenberg
